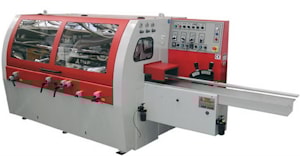

Четырехсторонний строгально-калевочный станок TOS Svitavy FWP22

Четырехсторонний строгально-калевочный станок FWP22 (Чехия) - это станок компактный, с модульной и мощной чугунной конструкцией. В основании станка находится нижняя станина, на которой закреплена двухсегментная стойка, в верхней части оборудованная ровным рабочим столом, который образуют шлифованные столовые плиты с пазами, чтобы рабочие устройства имели доступ к детали. У левого вертикального устройства плита стола подвижная. В передней части стойки встроен прямой стол подачи, переставляемый по вертикали в диапазоне 0 – 10 мм. Со станком, по желанию заказчика, может быть поставлен стол подачи разной длины: 2000 мм (стандартный вариант) или 1380 мм или столы обоих видов с удлинением при помощи удлинителя 1000 мм. К столу подачи относится жесткая боковая направляющая линейка. Сбоку и сверху стойки на призматической направляющей закреплены вручную переставляемые рабочие узлы с индикацией позиции на дигитальном механическом счетчике.

Основой каждого узла является переставляемая консоль со своей шпиндельной головкой и шпинделем, установленным в шарикоподшипниках. Привод шпинделя осуществляется от фланцевых электродвигателей через посредничество плоских ремней. Электродвигатели можно оборудовать тормозом.
Перестановка всех рабочих устройств выполняется с передней стороны станка. Верхний горизонтальный узел сопряжен с прижимным брусом, включая индикацию вертикальной позиции при помощи дигитального электронного счетчика. Прижимное оборудование образует жесткий несущий элемент, опирающийся о переставляемую консоль с призматической направляющей. На несущем элементе закреплен ряд держателей с пружинным или пневматическим прижимом.

Подающие ролики приводятся в движение, их привод идет от бесступенчатой передачи с плавным регулированием. Для облегчения прохода детали через станок, в столе предусмотрены смазочные отверстия для ручного подмазывания масленкой и столовые ролики свободного хода.

Со стороны входа в станок за столом подачи находится распредщит электричества с панелью управления. Станок оборудован предохранительным и шумоподавляющим кожухом, при открывании которого ход станка электрически блокируется.

Скачать FWP 22 PDF RU
(правой клавишей мыши "Сохранить объект как")

Скачать FWP 22 SUPER PDF RU
(правой клавишей мыши "Сохранить объект как")

Варианты изготовления станков серии FWP 22_FWH22:

Шпиндель	FWP 224	FWP 225	FWP 224U	FWP 225U	FWH 224	FWH 225	FWP 225 S	FWP 225 U S
1-ый шпиндель нижний	X	X	X	X	X	X	X	X
2-ой шпиндель правый	X	X	X	X	+	+	X	X
3-ий шпиндель левый	X	X	X	X	+	+	X	X
4-ый шпиндель верхний	X	X	X	X	+	+	X	X
5-ый шпиндель нижний	-	X	-	X	-	+	X	X
шпиндель универсальный			X	X	-	-		X

Х - аксиально переставляемые шпиндели
+ - шпиндели без аксиально перестановки

Строгальный станок в отличие от строгально-калёвочного станка не оборудован устройством аксиальной перестановки шпинделей.

В стандартной комплектации станки поставляются с каленым столом подачи длиной 2000 мм, с плавным приводом роликов подачи в диапазоне 5 – 25 м/мин., электродвигатели 4 Квт. С тормозами (верхний 7,5 Квт), пневматическим прижимом, ручной смазкой стола и дигитальным электронным измерением позиции прижимного бруса.
Позиция рабочих шпинделей измеряется при помощи дигитального механического счетчика.
Каждый станок при желании заказчика может быть оснащен приводом рабочих узлов с электродвигателями 4; 5,5; 7,5 или 10 кВт, кроме верхнего рабочего инструмента, который может быть оснащен электродвигателями мощностью 7,5 или 10 кВт.
Заказчик может выбрать вариант прижим роликов подачи при помощи пружин или пневматических цилиндров.

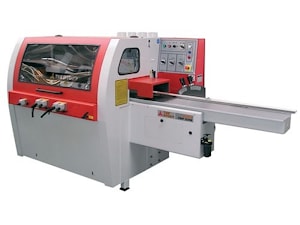

Технические характеристики FWP 22, FWP 22 SUPER

Технический параметр:	FWP 22	FWP 22 SUPER
Ширина обрабатываемой детали: - не более, мм - не менее, мм	220 15	230 15
Высота обрабатываемой детали: - не более, мм - не менее, мм	120 6	140 6
Длина обрабатываемой детали: - мин. при проталкивании, мм - мин. по отдельности, мм	300 (250) 650	300 (250) 650
Подача, м/мин	5-25	4-40
Длина стола подачи, мм	2000 (1380)	2000
Удлинение стола подачи, мм	1000	1000
Сдвиг, м/мин	5-25
Обороты рабочих шпинделей, об/мин	6000 (7000)	6000 (7000)
Диаметр шпинделей для крепления инструментов, мм	40	40
Диаметр инструментов: - строгальный агрегат, мм - калевочный агрегат, мм - верхний инструмент, мм	125 120-180 120-200	125 120-180 200
Диаметр аспирационных отверстий: - нижний и верхний инструменты, мм - правый, левый и универсальный инструменты, мм	150 120	150 120
Мощность электродвигателей, кВт - 1-2-3-5-6 шпиндель - 4 шпиндель	4 (5.5,7.5,10) 7.5 (10)	4 (5.5-15) 7.5 (11-15)
Мощность двигателя подачи, кВт	3	4
Скорость воздушного потока, не мене, м/сек	25	30
Осевая перестановка шпинделей, мм	30	30 (55)
Масса, кг	2600-3500	3200-3700
Габаритные размеры: - 224,225,224S,225S мм - 224U, 225U, 224U S, 225U S мм	3490х1910х1740 4250х1910х1740	3490х1960х1730 4360х1960х1730
