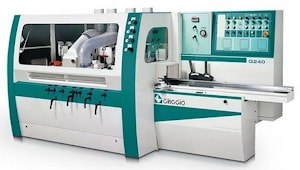

Четырехсторонний продольно-строгальный станок GRIGGIO G240/4, G240/5, G240/6

Четырехсторонний продольно-строгальный станок GRIGGIO G240/4, G240/5, G240/6  Четырехсторонний строгально-калевочный станок серии G240 фирмы GRIGGIO (Италия) относится к тяжелым станкам для эксплуатации в многосменном режиме с интенсивными нагрузками.
Станок предназначен для четырехсторонней плоской и профильной обработки заготовок за один проход с целью получения изделий заданной геометрической формы. Станок G240 широко используются на средних и крупных предприятиях по производству столярно-строительных изделий, клееного бруса и щита, производству профильных погонажных изделий, производству мебели, стандартного домостроения и других деревообрабатывающих производствах.

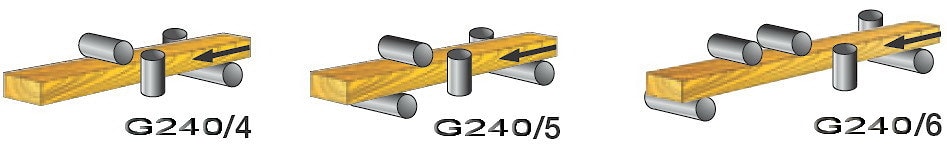

В данной серии станок выпускается с 4,5,6 шпинделями. Последовательность расположения шпинделей следующая:
G240/4 – 1-ый нижний строгальный, 2-ой - правый фрезерный, 3-ий левый фрезерный, 4-ый верхний фрезерный (профилирующий);
G240/5 – 1-й нижний строгальный, 2-ой правый фрезерный, 3-ий левый фрезерный, 4-ый верхний фрезерный (профилирующий), 5-ый нижний фрезерный (профилирующий-калевочный);
G240/6 – 1-ый нижний строгальный, 2-ой правый фрезерный, 3-ий левый фрезерный, 4-ый верхний фрезерный (профилирующий), 5-ый верхний фрезерный (профилирующий), 6-й нижний фрезерный (профилирующий-калевочный);
В моделях G240/5/6 – на нижний вал мощностью 10 кВт могут устанавливать пилы диаметром 200 мм с высотой реза 55 мм.



Станок оснащен мощными двигателями в базовой комплектации, что позволяет выполнять сложную профильную обработку. Пневматический прижим на всех подающих роликах. Привод подающих роликов осуществляется через безлюфтовый червячный редуктор по средством карданной передачи, что исключает возможность обратного удара, а так же плавность передачи крутящего момента.

Оснащение каждого шпинделя станка отдельным двигателем дает возможность увеличить мощность по выбору отдельного узла. На всех шпинделях производитель устанавливает прецизионные подшипники от мировых производителей, что обеспечивает радиальное биение шпинделей в пределах 0,01 мм.
Автоматический подъем траверсы системы подачи. Станки серии G240 выпускаются с электронным вариатором скорости подачи 6-30 м/мин (модель G240/4 механический 4-24 м/мин) что позволяет работать с различным типом д/режущего инструмента и обрабатываемого материала.

Оснащение станков в базовой комплектации системой подачи коротких заготовок позволяет обрабатывать детали от 250 мм. Цельнолитая станина, подвергнутая специальной термообработке имеет компактный размер и обеспечивает максимальную стабильность и жесткость станка.

Станок соответствует всем европейским нормам безопасности и имеет сертификацию CE.

В стандартную комплектацию станков G240/4/5/6 входит:

- пазовая фреза;
- строгальная головка 1 шпинделя 125х240 мм;
- фрезерная головка 2 шпинделя 125х160 мм;
- 4-ый верхний шпиндель с независимой от траверсы регулировкой по вертикали и горизонтали (для профилирования);
- привод подающих роликов осуществляется карданными передачами через безлюфтовый редуктор;
- регулировка шпинделей осуществляется на фронтальной панели станка; - хромированные столы;
- механический вариатор скорости G240/4;
- электронный вариатор скорости с инвертером (G240 5/6);
- стол на входе 2000 мм (G240/4-G240/5);
- стол на входе 2300 мм (G240/6);
- шпиндели с независимыми моторами;
- приспособление для подачи коротких заготовок с пневматическим исключением ON/OFF;
- 2 верхних моторизированных ролика перед фуганком с пневматическим исключением ON/OFF;
- электронный визуализатор позиционирования траверсы системы подачи;
- автоматический подъем траверсы системы подачи;
- секционный пневматический прижим на входе перед фуганками;
- двойные горизонтальные пневматические прижимы напротив второго шпинделя (левого фрезера);
- насос для смазки рабочего стола;
- насос для смазки централизованных узлов;
- шумоизоляционная кабина;
- автоматический запуск звезда треугольник;
- норматив CE;

Срок поставки: 5-6 недель (срок поставки может быть уменьшен в зависимости от наличия станка на складе производителя).
Гарантийные обязательства: 12 месяцев.

Cкачать G240/4/5/6 PDF RU
(правой клавишей мыши "Сохранить объект как")

Дополнительное оснащение:

- моторизированный подъем 3 шпинделя (левого фрезера) с электронным визуализатором;
- моторизированный подъем 4 шпинделя (верхнего фуганка) с автоматическим позиционированием электронного визуализатора и селектора для независимой работы: 4 шпинделя с траверсой, 4 независимых шпинделя;
- увеличение длины подающего стола на 500 мм;
- автоматическая смазка рабочего стола;
- нижний вал для пил - нр 13 для работы с пилами;
- мощность мотора 13hp;
- моторы с тормозом;
- двигатели нр 10 (7,5 кВт) для 1-2-3 шпинделя;
- двигатели нр 13 (10 кВт) для 4-5-6 шпинделя;
- усиленный мотор для универсального шпинедля 10 нр

Технические характеристики G240/4, G240/5, G240/6

Технический параметр: G240/4 G240/5 G240/6
Макс. сечение заготовки, мм 240 х 160 240 х 160 240 х 160
Мин. сечение заготовки, мм 20 х 8 20 х 8 20 х 8
Мин. длина заготовки при подачи стык в стык, мм 250 250 250
Мин. длина одиночной заготовки, мм 700 700 700
Макс. толщина снимаемого слоя, мм 10 10 10
Длина подающего стола, мм 2000 2000 2300
Диаметр шпинделей, мм 40 40 40
Диам. 2-го шпинделя по горизонтали, мм 45 45 45
Размер пазовой фрезы, мм 145 х 12 145 х 12 145 х 12
Диам. мин/макс инструмента 1-го шпинделя, мм 110 х 145 110 х 145 110 х 145
Диам. мин/макс инструмента 2-го шпинделя, мм 125 х 200 125 х 200 125 х 200
Диам. мин/макс инструмента 3-4-5-6-го шпинделя, мм 110 х 200 110 х 200 110 х 200
Перемещение инструментов 2-3 шпинд. под стол, мм 40 40 40
Макс. глубина профилирования 4 шпинделя, мм 45 45 45
Поперечное смещение 4 шпинделя, мм 40 40 40
Скорость вращения шпинделей, об/мин 6000 6000 6000
Скорость подачи с вариатором, м/мин Мех. 4-24 Электр. 6-30 Электр. 6-30
Диам.подающих роликов, мм 140 140 140
Диам.аспирационных отверстий, мм 150 150 150
Двигатели:
- 1-2-3 шпиндель
- 4 шпиндель
- 5 шпиндель
- 6 шпиндель

5,5
7,5
-

5,5
7,5
7,5
-

5,5
7,5
7,5
7,5
Мощность двигателя подачи, кВт 3 3 4
Мощность двигателя подъема траверсы, кВт 1,5 1,5 1,5
Вес нетто, кг 2800 3850 4650
Габаритные размеры, мм 3700х1900х1800 3900х1900х1800 5000х1900х1800


производитель
Griggio
