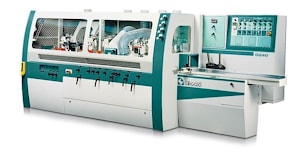

Четырехсторонний продольно-строгальный станок GRIGGIO G240/5U, G240/6U, G240/7U

Четырехсторонний строгально-калевочный станок серии G240/U фирмы GRIGGIO (Италия) относится к тяжелым станкам для эксплуатации в многосменном режиме с интенсивными нагрузками. Предназначен для четырехсторонней плоской и профильной обработки заготовок за один проход с целью получения изделий заданной геометрической формы.

Станок широко используются на средних и крупных предприятиях по производству столярно-строительных изделий, клееного бруса и щита, производству профильных погонажных изделий, производству мебели, стандартного домостроения и других деревообрабатывающих производствах.

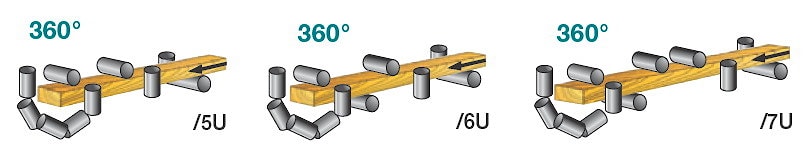

Станок данной серии выпускается с 5,6,7 шпинделями. Последовательность расположения шпинделей следующая:
G240/5U – 1-й нижний строгальный, 2-ой правый фрезерный, 3-ий левый фрезерный, 4-ый верхний фрезерный (профилирующий), 5-ый универсальный на 360 градусов;
G240/6U – 1-ый нижний строгальный, 2-ой правый фрезерный, 3-ий левый фрезерный, 4-ый верхний фрезерный (профилирующий), 5-ый верхний фрезерный (профилирующий), 6-й универсальный на 360 градусов;
G240/7U – 1-ый нижний строгальный, 2-ой правый фрезерный, 3-ий левый фрезерный, 4-ый верхний фрезерный (профилирующий), 5-ый верхний фрезерный (профилирующий), 6-й нижний фрезерный (профилирующий-калевочный), 7-й универсальный на 360 градусов;

В моделях G240/6U/7U – на нижний вал мощностью 10 кВт могут устанавливать пилы диаметром 200 мм с высотой реза 55 мм.



Станок оснащен мощными двигателями в базовой комплектации, что позволяет выполнять сложную профильную обработку. Пневматический прижим на всех подающих роликах. Привод подающих роликов осуществляется через безлюфтовый червячный редуктор по средством карданной передачи, что исключает возможность обратного удара, а так же плавность передачи крутящего момента.

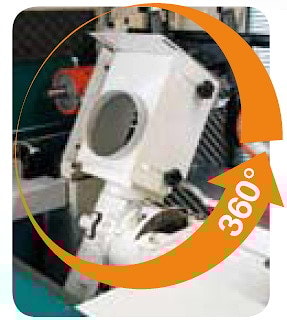

Оснащение каждого шпинделя станка отдельным двигателем дает возможность увеличить мощность по выбору отдельного узла. Станки серии G240/U оснащены также универсальным шпинделем с возможность поворота на 360 градусов. На всех шпинделях производитель устанавливает прецизионные подшипники от мировых производителей, что обеспечивает радиальное биение шпинделей в пределах 0,01 мм.

Автоматический подъем траверсы системы подачи. Станки серии G240/U выпускаются с электронным вариатором скорости подачи 6-30 м/мин что позволяет работать с различным типом д/режущего инструмента и обрабатываемого материала. Оснащение станков в базовой комплектации системой подачи коротких заготовок позволяет обрабатывать детали от 250 мм.

Цельнолитая станина, подвергнутая специальной термообработке имеет компактный размер и обеспечивает максимальную стабильность и жесткость станка. Станок соответствует всем европейским нормам безопасности и имеет сертификацию CE.

В стандартную комплектацию станков G240/5U/6U/7U входит:
- пазовая фреза;
- строгальная головка 1 шпинделя 125х240 мм;
- фрезерная головка 2 шпинделя 125х160 мм;
- 4-ый верхний шпиндель с независимой от траверсы регулировкой по вертикали и горизонтали (для профилирования);
- привод подающих роликов осуществляется карданными передачами через безлюфтовый редуктор;
- регулировка шпинделей осуществляется на фронтальной панели станка;
- хромированные столы;
- электронный вариатор скорости с инвертером;
- стол на входе 2000 мм (G240/5U);
- стол на входе 2300 мм (G240/6U, G240/7U);
- шпиндели с независимыми моторами;
- приспособление для подачи коротких заготовок с пневматическим исключением ON/OFF;
- 2 верхних моторизированных ролика перед фуганком с пневматическим исключением ON/OFF;
- электронный визуализатор позиционирования траверсы системы подачи;
- автоматический подъем траверсы системы подачи;
- секционный пневматический прижим на входе перед фуганками;
- двойные горизонтальные пневматические прижимы напротив второго шпинделя (левого фрезера);
- насос для смазки рабочего стола;
- насос для смазки централизованных узлов;
- шумоизоляционная кабина;
- автоматический запуск звезда треугольник;
- норматив CE;

Срок поставки: 5-6 недель (срок поставки может быть уменьшен в зависимости от наличия станка на складе производителя).
Гарантийные обязательства: 12 месяцев.

Скачать G240/5U/6U/7U PDF RU
(правой клавишей мыши "Сохранить объкт как")

Дополнительное оснащение:
- моторизированный подъем 3 шпинделя (левого фрезера) с электронным визуализатором;
- моторизированный подъем 4 шпинделя (верхнего фуганка) с автоматическим позиционированием электронного визуализатора и селектора для независимой работы: 4 шпинделя с траверсой, 4 независимых шпинделя;
- увеличение длины подающего стола на 500 мм;
- автоматическая смазка рабочего стола;
- нижний вал для пил - нр 13 для работы с пилами;
- мощность мотора 13hp;
- пилы диам. 200 мм, высота реза 55 мм;
- моторы с тормозом;
- двигатели нр 10 (7,5 кВт) для 1-2-3 шпинделя;
- двигатели нр 13 (10 кВт) для 4-5-6 шпинделя;
- усиленный мотор для универсального шпинедля 10 нр.

Технические характеристики G240/5U, G240/6U, G240/7U

Технический параметр:	G240/5U	G240/6U	G240/7U
Макс. сечение заготовки, мм	240 х 160	240 х 160	240 х 160
Мин. сечение заготовки, мм	20 х 8	20 х 8	20 х 8
Мин. длина заготовки при подаче стык в стык, мм	250	250	250
Мин. длина одиночной заготовки, мм	700	700	700
Макс. толщина снимаемого слоя, мм	10	10	10
Длина подающего стола, мм	2000	2300	2300
Диаметр шпинделей, мм	40	40	40
Движение 2-го шпинделя по горизонтали, мм	45	45	45
Размер пазовой фрезы, мм	145 х 12	145 х 12	145 х 12
Диам. мин/макс инструмента 1-го шпинделя, мм	110 х 145	110 х 145	110 х 145
Диам. мин/макс инструмента 2-го шпинделя, мм	125 х 200	125 х 200	125 х 200
Диам. мин/макс инструмента 3-4-5-6-го шпинделя, мм	110 х 200	110 х 200	110 х 200
Макс. диам. инструмента на универс. шпинделе,мм	180	180	180
Перемещение инструментов 2-3 шпинд. под стол, мм	40	40	40
Макс. глубина профилирования 4 шпинделя, мм	45	45	45
Поперечное смещение 4 шпинделя, мм	40	40	40
Скорость вращения шпинделей, об/мин	6000	6000	6000
Скорость подачи с вариатором, м/мин	Электр. 6-30	Электр. 6-30	Электр. 6-30
Диаметр подающих роликов, мм	140	140	140
Диаметр аспирационных отверстий, мм	150	150	150
Двигатели: - 1-2-3 шпиндель - 4-5-6 шпиндель	5,5 кВт 7,5 кВт	5,5 кВт 7,5 кВт	5,5 кВт 7,5 кВт
Мощность двигателя универсального шпинделя	5,5 кВт	5,5 кВт	5,5 кВт
Мощность двигателя подачи	3 кВт	3 кВт	5,5 кВт
Мощность двигателя подъема траверсы	1,5 кВт	1,5 кВт	1,5 кВт
Вес нетто, кг	4050	4850	5500
Габаритные размеры, мм	4400х2100х1800	5000х2100х1800	5800х2100х1800
