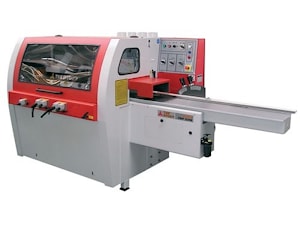

Четырехсторонний продольно-строгальный станок TOS Svitavy FWP 23

Четырехсторонний продольно-строгальный станок TOS Svitavy FWP 23  Станки серии FWP 23 (Чехия) служат для продольного профилирования деталей одновременно со всех четырех сторон материала. Станки предназначены для использования в серийном и массовом производстве, однако простоя настройка станков позволяет использовать их для небольших серий.
Станки имеют компактную конструкцию с минимальными требованиями на плоскость.

В основании четыре5хстороннего станка находится нижняя станина, на которой закреплена двухсегментная стойка, в верхней части оборудованная ровным рабочим столом, который образуют шлифованные столовые плиты с пазами, чтобы рабочие устройства имели доступ к детали. У левого вертикального устройства плита стола подвижная.

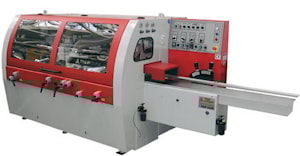

FWP 235 E
В передней части стойки встроен прямой стол подачи, переставляемый по вертикали в диапазоне 0 – 10 мм. Со станком, по желанию заказчика, может быть поставлен стол подачи разной длины: 2000 мм (стандартный вариант) или 1380 мм или столы обоих видов с удлинением при помощи удлинителя 1000 мм. К столу подачи относится жесткая боковая направляющая линейка.

Сбоку и сверху стойки на призматической направляющей закреплены вручную переставляемые рабочие узлы с индикацией позиции на дигитальном механическом счетчике. Основой каждого узла является переставляемая консоль со своей шпиндельной головкой и шпинделем, установленным в шарикоподшипниках. Привод шпинделя осуществляется от фланцевых электродвигателей через посредничество плоских ремней. Электродвигатели можно оборудовать тормозом. Перестановка всех рабочих устройств выполняется с передней стороны станка.

Верхний горизонтальный узел сопряжен с прижимным брусом, включая индикацию вертикальной позиции при помощи дигитального электронного счетчика. Прижимное оборудование образует жесткий несущий элемент, опирающийся о переставляемую консоль с призматической направляющей. На несущем элементе закреплен ряд держателей с пружинным или пневматическим прижимом.

Подающие ролики приводятся в движение, их привод идет от бесступенчатой передачи с плавным регулированием. Для облегчения прохода детали через станок, в столе предусмотрены смазочные отверстия для ручного подмазывания масленкой и столовые ролики свободного хода.

Со стороны входа в станок за столом подачи находится распредщит электричества с панелью управления. Станок оборудован предохранительным и шумоподавляющим кожухом, при открывании которого ход станка электрически блокируется.

В стандартной комплектации четырехсторонние станки поставляются с каленым столом подачи длиной 1700 мм для версии FWP234 и 2000 (2500) для версии FWP235, с плавным приводом роликов подачи в диапазоне 5 – 22 м/мин., пневматическим прижимом, ручной смазкой стола и дигитальным электронным измерением позиции прижимного бруса и левого рабочего узла. Позиция рабочих шпинделей измеряется при помощи дигитального механического счетчика. Каждый станок при желании заказчика может быть оснащен приводом рабочих узлов с электродвигателями 4; 5,5; 7,5 или 10 кВт, кроме верхнего рабочего инструмента, который может быть оснащен электродвигателями мощностью 7,5 или 10 кВт. Заказчик может выбрать вариант прижим роликов подачи при помощи пружин или пневматических цилиндров.

Скачать FWP 23 PDF RU
(правой клавишей мыши "Сохранить объект как")

Технические характеристики FWP 234, FWP 235

Технический параметрFWP 234FWP 235
Ширина обрабатываемой детали:
- не более, мм
- не менее, мм

230
18

230
18
Высота обрабатываемой детали:
- не более, мм
- не менее, мм

120
8

120
8
Максимальная высота пропила при распиловки на 5 рабочем узле, мм
-

85
Длинна обрабатываемой детали:
- мин. при проталкивании, мм

- мин. по отдельности, мм

250
430

300
660
Длина стола подачи, мм17002000 (2500)
Подача, м/мин6-125-22
Обороты рабочих шпинделей, об/мин60006000
Диаметр шпинделей для закрепления инструментов, мм
40

40
Диаметр инструментов, мм:
- 1 шпиндель
- 2-3-4 шпиндель
- 5 шпиндель (пильный диск)

120
100-180
-

125
100-180
250
Диаметр подающих роликов, мм140140
Диаметр аспирации, мм120120
Мощность двигателя подачи, кВт0,8/1,12,2
Мощность двигателя подъема, кВт0,550,55
Мощность двигателя для перестановки левого рабочего узла, кВт
-

0,185
Скорость воздушного потока аспирации не менее, м/сек
25

25
Осевая перестановка шпинделей, мм2525
Размеры станка, мм2950х1180х15103850х1775х1620
Вес нетто, кг13002650


производитель
TOS Svitavy
