Фрезы концевые для соединений профиль-контрпрофиль

Фрезы концевые профиль-контрпрфиль предназначены для соединения деталей из дерева, деталей на основе дерева, путем соединений типа шип-паз, переплетов применяемых при изготовлении различных сборных изделий.
Фрезы профиль-контрпрофиль используются для ручных фрезерных машин (ручных фрезеров), стационарных фрезерных станков.

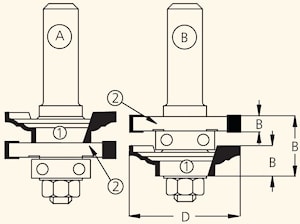

Все концевые фрезы серии RG состоят из комплекта: оправка, две фрезы и двух ведущих подшипников. Обе части соединения A и B (профиль-контрпрофиль) фрезеруются с использованием одной оправки путем изменения порядка набора фрез.
Для получения нужных размеров до и после шлифовки рекомендуется использовать дополнительные компенсирующие прокладки.

Фрезы концевые профиль-контрпрофиль серии RG1
Комплект фрез серии RG1 оправка NG 00002 или 5.
Диаметр хвостовика 12 или 8.

обозначение фрезы	D мм	B мм	D хвостовика мм
Комплект RG10002 или 5 в комплекте:	46.0	22	12 или 8
- фреза профильная RG10000	46.0	15.0
- фреза пазовая NG46040	46.0	4.0
- подшипник B220080
- оправка с гайкой NG00002 или 5			12 или 8

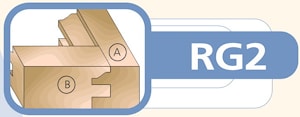

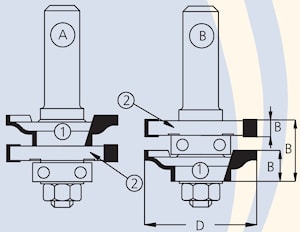

Фрезы концевые профиль-контрпрофиль серии RG2
Комплект фрез серии RG2 оправка NHRG633/5, NG00002/5.
Диаметр хвостовика 6, 8, 12.

обозначение фрезы	D мм	B мм	D хвостовика мм
Комплект RG21003 или 5 в комплекте:	31.8	16	6 или 8
- фреза профильная RG21000	31.8	6.4
- фреза пазовая NG46040	31.8	6.4
- подшипник B127063
- оправка с гайкой NHRG633 или 5			6 или 8

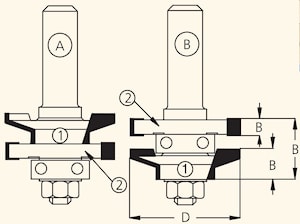

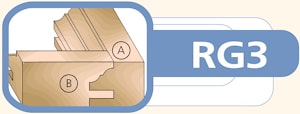

Фрезы концевые профиль-контрпрофиль серии RG3
Комплект фрез серии RG3 оправка NG00002 или 5.
Диаметр хвостовика 8, 12 мм.

обозначение фрезы	D мм	B мм	D хвостовика мм
Комплект RG30002 или 5 в комплекте:	46.0	22	12 или 8
- фреза профильная RG30000	46.0	15.2
- фреза пазовая NG46040	46.0	4.0
- подшипник B220080
- оправка с гайкой NG00002 или 5			12 или 8

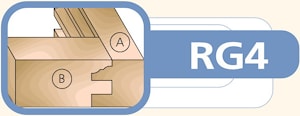

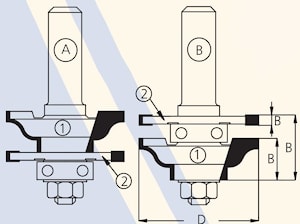

Фрезы концевые профиль-контрпрофиль серии RG4
Комплект фрез серии RG4 оправка NG00002 или 5.
Диаметр хвостовика 8, 12 мм.

обозначение фрезы	D мм	B мм	D хвостовика мм
Комплект RG40002 или 5 в комплекте:	41.0	22.0	12 или 8
- фреза профильная RG40000	41.0	11.0
- фреза пазовая NG41060	41.0	6.3
- подшипник B220080
- оправка с гайкой NG00002 или 5			12 или 8

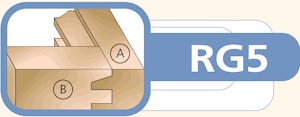

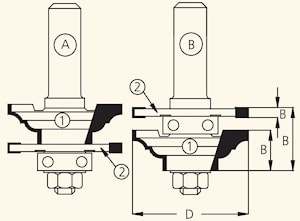

Фрезы концевые профиль-контрпрофиль серии RG5
Комплект фрез серии RG5 оправка NG00002 или 5.
Диаметр хвостовика 8, 12 мм.

обозначение фрезы	D мм	B мм	D хвостовика мм
Комплект RG50002 или 5 в комплекте:	41.0	22.0	12 или 8
- фреза профильная RG50000	41.0	11.0
- фреза пазовая NG41060	41.0	6.3
- подшипник B220080
- оправка с гайкой NG00002 или 5			12 или 8

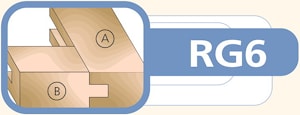

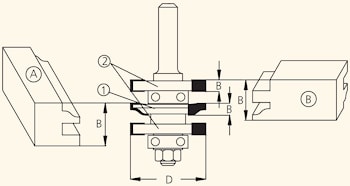

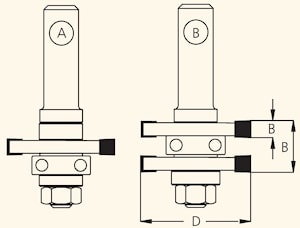

Фрезы концевые для соединений типа "Шпунт-гребень" серии RG6
Комплект фрез серии RG6 оправка NHRG812 или 5.
Диаметр хвостовика 8, 12 мм.

обозначение фрезы	D мм	B мм	D хвостовика мм
Комплект RG60002 или 5 в комплекте:	41.0	19.0	12 или 8
- фреза пазовая NG41060	41.0	6.3
- подшипник B220080
- оправка с гайкой NHRG812 или 5			12 или 8

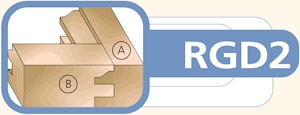

Фрезы концевые профиль-контрпрофиль не требующие пересборки серии RGD2
Комплект фрез серии RGD2 состоит из оправки с гайкой NHRG822 или 5, одной профильной фрезы, двух пазовых фрез и ведущих подшипников. Достаточно один раз собрать фрезу и путем изменения высоты относительно обрабатываемой заготовки, фрезеровать обе части соединения профиль и контрпрофиль A и B.
Диаметр хвостовика оправки 8, 12 мм.

обозначение фрезы	D мм	B мм	D хвостовика мм
Комплект RGD2002 или 5 в комплекте:	41.0	22.0	12 или 8
- фреза профильная RGD2000	41.0	6.3
- фреза пазовая NG41060 - 2 шт.	41.0	6.3
- подшипник B220080 - 2 шт.
- оправка с гайкой NHRG822 или 5			12 или 8

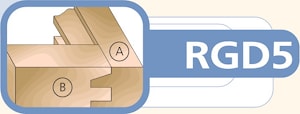

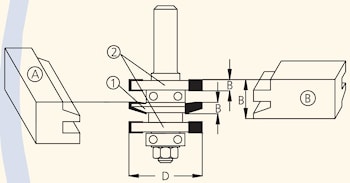

Фрезы концевые профиль-контрпрофиль не требующие пересборки серии RGD5
Комплект фрез серии RGD5 состоит из оправки с гайкой NHRG822 или 5, одной профильной фрезы, двух пазовых фрез и ведущих подшипников. Достаточно один раз собрать фрезу и путем изменения высоты относительно обрабатываемой заготовки, фрезеровать обе части соединения профиль и контрпрофиль A и B.
Диаметр хвостовика оправки 8, 12 мм.

обозначение фрезы	D мм	B мм	D хвостовика мм
Комплект RGD5002 или 5 в комплекте:	41.0	22.0	12 или 8
- фреза профильная RGD5000	41.0	6.3
- фреза пазовая NG41060 - 2 шт.	41.0	6.3
- подшипник B220080 - 2 шт.
- оправка с гайкой NHRG822 или 5			12 или 8
