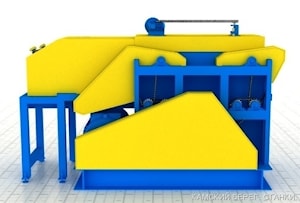

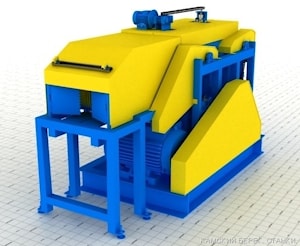

Многопильный станок Вектор 1

Многопильный одновальный станок «Вектор 1» (Россия) - это мощный круглопильный станок второго ряда, предназначенный для работы на средних и крупных деревообрабатывающих и лесопильных предприятиях в составе высокопроизводительных лесопильных линий по изготовлению доски, или как самостоятельная единица.

Многопильный станок «Вектор 1» рассчитан на работу с высотой пропила до 165 мм (версия исполнения Вектор 1/160 и до 205 мм (в версии исполнения Вектор 1/205).

Многопильный станок «Вектор 1» в стандартной комплектации имеет 3 приводных ролика (рябухи) на входе и 3 ролика на выходе.
Для работы с различным по высоте материалом, предусмотрена плавная регулировка скорости подачи частотным преобразователем.
Верхние прижимные ролики регулируются по высоте механически или электромеханическим приводом (в зависимости от комплектации).
Для обеспечения максимальной стабильности подачи многопильный станок «Вектор 1» опционально может оснащаться специальной комбинированной системой подачи заготовки, включающей традиционную вальцовую подачу и цепную (толкателем). Полубрус толкателем подается в станок на приводные вальцы, далее вальцы перемещают заготовку в зону пиления, а толкатель при этом двигается в нескольких миллиметрах позади заготовки и при проскальзывании берёт часть усилия подачи на себя. Скорость вальцов и толкателя четко синхронизированы.

Пильный узел круглопильного станка «Вектор 1» имеет нижнее расположение пильного вала диаметром 70 мм. Крепление вала – трехопорное. Пиление на валу многопильного станка встречное. На заводе изготовителе многопильный станок комплектуется высококачественными дисковыми пилами GASS (ASPI).
Для оптимального раскроя заготовки на станке предусмотрена установка 2-ух лазерных указателя с видимой длинной линии 2-3 метра.
Опционально могут быть установлены лазеры с большей длинной луча (до 5 и до 8 м).
Защитные боковые шторки предохраняют от обратного выброса горбыля/доски. Для управления многопильным станком предусмотрен выносной пульт оснащенный амперметром, для отслеживания нагрузки на основной двигатель.

Отличительные особенности многопильного станка "Вектор 1":
- Прочная стальная конструкция рамы с переплетенными снаружи и внутри каркаса стальными трубами, является залогом стабильной долгосрочной работы машины. Гарантия завода изготовителя на сварные швы составляет 5 лет.
- Точность распила ± 0,2 мм;
- Производительность станка – 5 - 10 м. куб. обрезной доски в час (в зависимости от мощности основного двигателя);
- Пильный вал станка крепится на трех опорах благодаря чему, обеспечивается точность распиловки и надежность пильного узла;
- Специальная система подачи цепной толкатель и рябухи, обеспечивает постоянную скорость подачи на всех этапах пиления, вне зависимости от твердости породы древесины, промороженности, геометрических отклонений заготовки;
- Надежная фиксация заготовки с двух сторон при распиловки, исключает вибрацию даже коротких заготовок;
- Продуманная система предохранения от обратного вылета;
- Конструктивное исполнение станка позволяет настроить его под любые необходимые задачи, лафет высотой до 205 мм, мощность до 132 кВт, опционально возможны любые конструкционные дополнения станка;
- Опционально электродвигатель оснащается плавным пуском;
- Отсутствует необходимость подготовки фундамента, достаточно твердой ровной поверхности с креплением на анкерные болты.

Технические параметры многопильного станка "Вектор-1":

Вариант исполнения многопильного станка	Вектор 1/160	Вектор 1/200
Высота обрабатываемой заготовки, мин / макс	50 / 160 мм	50 / 200 мм
Расстояние между крайними пилами (постав), в базе / опция	400 / 600 мм	500 / 650 мм
Ширина обрабатываемой заготовки (просвет станка), макс.	постав + 100	постав +100
Длина обрабатываемой заготовки, макс. - при системе подачи рябухи - комбинированная система толкатель и рябухи	без ограничений 6,5 - 10,5 м	без ограничений 6,5 - 10,5 м
Длина обрабатываемой заготовки, мин.	1 м	1,1 м
Диаметр дисковых пил, макс.	550 мм	630 мм
Диаметр пильного вала	70 мм	70 мм
Количество электродвигателей	2 шт.	2 шт.
Частота вращения пильных валов	2400 об/мин	2100 об/мин
Мощность привода пильного вала (в базе)	55 кВт	75 кВт
Мощность подающих электродвигателей	3 кВт	3 кВт
Бесступенчатая скорость подачи	10-30 м/мин	10-30 м/мин
Рабочая высота стола	800(+/-50) мм	800(+/-50) мм
Размеры станка (д х в х ш)	2800х1350х1700 мм	2950х1400х1800 мм
Вес станка	2300 кг	2500 кг
