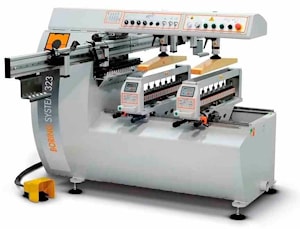

Сверлильно-присадочный многоголовочный станок MAGGI ENGINEERING Boring System 323

Cверлильно-присадочный станок Boring System 323 (Италия) предназначен для сверления сквозных и глухих отверстий в торцах и плоскостях мебельных щитов и брусков деталей. BS 323 производит сверление двумя сверлильными блоками (головами) в пласть и одним сверлильным блоком в торец заготовки за один рабочий цикл. Для предотвращения соприкосновения инструмента горизонтального и вертикального блока используется селектор. Область применения станка небольшие и средние предприятия по производству мебели.

Все рабочие блоки станка имеют 23-х шпиндельную систему сверления с шагом 32 мм. Вертикальные сверлильные блоки поворачиваются относительно узла на 90° для создания ряда отверстий под полкодержатели. Станок оснащен системой SPYRAL SYSTEM для быстрой и точной настройки глубины сверления в торец в зависимости от длины сверла. Удобный цифровой индикатор положения вертикальных блоков. Консольная система прижима позволяет обрабатывать заготовки большой ширины (к примеру столешницы Г-образные). Высокоточные направляющие для присадочных узлов, а соответственно и высокая точность сверления делает этот станок незаменимым для производства качественной мебели.

Стандартное оснащение BS323:
- 2 вертикальных узла c возможностью поворота голов на 90° по 23 шпинделя каждый;
- 1 горизонтальный узел 23 шпинделя;
- алюминиевая линейка 3 м с 2-мя пневматическими цифровыми упорами и 2 пневматическими упорами с глазком;
- один упор на вертикальную голову для базирования длинных заготовок;
- механический счетчик для вертикального сверления с цифровым табло;
- 2 вертикальных прижима, расположенные над вертикальными головами;
- цифровой индикатор для глубины сверления;
- селектор для исключения сверлильных головок;
- шпиндели быстрого зажима;
- 15 быстрозажимных втулок;
- норматив СЕ.



Опции:
- 2 пневматических цифровых упора на алюминиевую линейку;
- быстрозажимные втулки-патроны;
- 2 пневматических прижима на алюминиевую линейку;
- 2 поддерживающих элемента для длинных заготовок, крепятся на алюминиевую линейку;

Технические характеристики BS323

Количество горизонтальных шпинделей: 23 шт.
Количество вертикальных шпинделей: 23+23 шт.
Расстояние между двумя шпинделями: 32 мм
Размеры заготовки max: 850х3000 мм
Высота рабочего стола: 900 мм
Макс. глубина сверления: 65 мм
Макс. толщина заготовки: 80 мм
Рабочее давление воздуха: 6-8 атм.
Расход воздуха на 1 цикл: 30 литров
Вес нетто: 750 кг.
Габаритный размер: 1790х1000х1350 мм
Размер в упаковке: 1900х1150х1500 мм

Срок поставки: 4-6 недель (срок поставки может быть уменьшен в зависимости от наличия станка на складе производителя).
Гарантийные обязательства: 12 месяцев.
