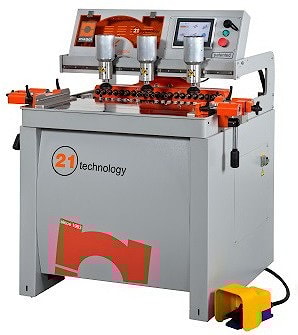

Сверлильно-присадочный станок MAGGI ENGINEERING Boring System 21 TECHNOLOGY

Сверлильно-присадочный станок MAGGI ENGINEERING Boring System 21 TECHNOLOGY  Сверлильно-присадочный станок Boring System 21 TECNOLOGY производства компании MAGGI ENGINEERING (Италия), предназначен для высокоточного сверления сквозных и глухих отверстий в торцах и плоскостях мебельных щитов и брусковых деталей.

Сверлильно-присадочный станок BS 21 TECHNOLOGY получил программируемый блок управления с возможностью сохранять стандартные настройки, что так не хватало сверлильно-присадочным станкам стандартного исполнения с ручными настройками.

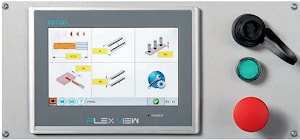

Сенсорная 10 дюймовая панель управления над рабочей поверхностью имеет удобный и понятный любому графический интерфейс, построенный на базе Windows CE.
Сверлильный станок имеет поворотную 21-шпиндельную головку, в которой установлены в ряд сверлильные шпинделя с фиксированным стандартным шагом 32 мм. Сенсорная панель управления
Как и прежде сверлильная голова имеет возможность наклона, но уже с панели управления, где задаётся точное значение угла наклона.
Алюминиевая сверлильная голова перемещается по линейным шарикоподшипниковым направляющим, не требующим обслуживания. Сверлильная голова быстро базируется в требуемое положение.
Сверлильная голова
Для фиксации сверла на шпинделе используются быстросменные патроны (цанги), которые позволяют быстро менять инструмент. Для хранения инструмента с быстросменными патронами (цангами) предусмотрен специальный отдел над рабочей поверхностью станка BS 21 Technology, что оптимизирует работу оператора.
Задний механический упор
Задний механический упор перемещается до 300 мм по цифровым индикаторам и обеспечивает безупречную точность позиционирования относительно шпиндельной головы.
Боковые упоры быстро и легко снимаются с рабочего стола, имеют высокоточные счетчики для выставления размеров с градацией 0,1 мм. Для деталей больших размеров на упоры устанавливаются линейки с откидными флажками.
Алюминиевые линейки и боковые упоры в комплекте
В стандартную комплектацию станка входят 2 алюминиевые линейки по 1500 мм, и 4 откидных упора (флажка).
Фиксация обрабатываемой детали осуществляется 3-мя вертикальными пневмоцилиндрами, с управлением от напольной педали.
Настройка пневмоприжимов на высоту детали производится с сенсорной панели управления. Высокая скорость перемещения пневматических цилиндров достигается благодаря линейным шарикоподшипниковым направляющим.
Фиксация детали 3-мя пневмоприжимами
Преимущества и конструктивные особенности сверлильно-присадочного станка BS 21 TECHNOLOGY:

- Программируемые настройки с пульта управления
- Возможность выбора программы сверления одним нажатием
- Наличие 3-ёх безопасных пневматических прижимов
- Точность позиционирования по линейкам – 0,1 мм
- Точность позиционирования угла наклона шпиндельной головы - 1° с пульта
- Наличие секции для хранения инструмента
- Конструкция шпиндельной головки предполагает использование сверл различной длины, диаметром от 1,5 мм до 40 мм.
- Задний упор для деталей до 300мм с двумя механическими цифровыми счетчиками
- Возможность сверления отверстий для петель
- Быстросъемные патроны (цанги)
- Алюминиевый сверлильный суппорт
- Чугунный рабочий стол
- Машина изготовлена в соответствии со стандартами ЕС
- Гарантия - 3 года

Программируемые параметры сверлильного станка BS 21:

Длинна инструмента Скорость сверленияl Выбор типа инструмента Угол наклона шпиндельной головы Толщина обрабатываемой заготовки
Глубина сверления отверстий Высота сверлильной головы Диагностика и выбор языка Сохранение настроек и запись программ сверления

Опции:
Быстрозажимные втулки-патроны
Дополнительная линейка 1500 мм
Угольник на столе для сверления под 45 градусов
Угольник на столе для сверления под 90 градусов
Боковой центратор для сверления большого ряда отверстий на длинных деталях

Технические характеристики сверлильно-присадочного станка Boring System 21 TECNOLOGY:

Глубина сверления65 мм
Давление в системе6-8 атм.
Количество шпинделей21 шт.
Угол наклона многошпиндельной головы0-90 град.
Расстояние между первым и последним шпинделем640 мм
Расстояние между шпинделями32 мм
Высота рабочего стола875 мм
Скорость вращения шпинделей2800 об/мин
Мощность двигателя1,5 кВт
Вес нетто260 кг.
Габаритные размеры1250х950х1290 мм


производитель
Maggi Engineering
