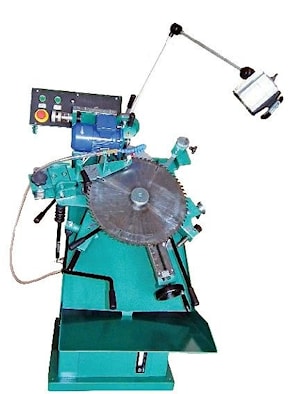

Заточной станок для дисковых пил с твердосплавными напайками OSW-5M

Заточной станок OSW-5M производства Drozdowski (Польша) предназначен для заточки зубьев дисковых пил с максимальным диаметром до 630 мм. При дополнительном заказе максимальный диаметр затачиваемых пил может быть увеличен до 800 мм.

Заточка производится по передним и задним граням режущих зубьев пилы. Подача зуба пилы осуществляется в ручном режиме. Удобно расположенные регулировочные ручки позволяют оператору провести быструю настройку станка в зависимости от параметров пилы, формы зуба, необходимых углов и глубины шлифуемого слоя.

Благодаря механическому прижиму с переменным усилием обеспечивается надежная фиксация пилы, а также повышается точность и качество заточки - прижим пилы усиливается по мере приближения затачиваемого зуба к шлифовальному кругу.

Постоянная подача охлаждающей жидкости (эмульсии) в зону заточки позволят эффективно отводить тепло из рабочей зоны заточки, а также уменьшает выброс абразивной пыли в рабочее помещение.

Для удобства оператора, рабочая зона станка OSW-5M, имеет постоянную подсветку.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ OSW-5М
Наружный диаметр дисковых пил, мм	100 – 630 (до 800 опция)
Виды затачиваемых зубьев	GM,GS,GT,GW,GD
Передний угол заточки зубьев пилы, град	-5...+30
Задний угол заточки зубьев пилы, град	10...25
Углы косой заточки передней и задней граней, град	0...20 лево/право
Размеры алмазного шлифовального круга, мм	150х32х6х2,0
Скорость подачи, зуб/мин	до 30
Напряжение питающей сети, В	380
Мощность эл. двигателя шлифовального круга, кВт	0,37 (2800 обор.)
Мощность эл. насоса подачи охл. жидкости, кВт	0,10
Габаритные размеры, мм	800х900х1300
Масса, кг	180
