Фрезы концевые пазовые дисковые


Фрезы концевые пазовые дисковые предназначены для формирования паза заданного размера в обрабатываемой деревянной детали или на основе дерева.
Фрезы концевые пазовые дисковые применяются для ручных фрезерных машин (ручных фрезеров) и стационарных фрезерных станков.

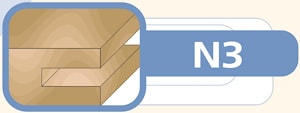

Фрезы концевые пазовые дисковые серии N3

Концевые трехзубые пазовые фрезы серии N3 состоят из комплекта в который входит:

- оправка с гайкой N000002, N000003, N000005;
- фреза пазовая дисковая трехзубая;
- шайба - 2 шт.
- подшипник B159063.

Фреза трехзубая
D = 47.6 мм
D1 = 7.94 мм
C = 15.9 мм


обозначение комплекта
обозначение фрезыB
мм
N301583 или 5 или 2N3015001.5
N301683 или 5 или 2N3016001.6
N302083 или 5 или 2N3020002.0
N302483 или 5 или 2N3024002.4
N302583 или 5 или 2N3025002.5
N303083 или 5 или 2N3030003.0
N303283 или 5 или 2N3032003.2
N304083 или 5 или 2N3040004.0
N304883 или 5 или 2N3048004.8
N305083 или 5 или 2N3050005.0
N306083 или 5 или 2N3060006.0
N306383 или 5 или 2N3063006.3
КомпдектующиеОбозначение комплектующих
Оправка с гайкойN000003, N000005, N000002
ПодшипникB159063
Шайба - 2шт.BW06300

Фрезы пазовые дисковые серии N2 Двузубые

Двузубая пазовая фреза серии N2 - размеры соответствуют трехзубой пазовой фрезе N3. При заказе необходимо изменить начало обозначения с N3 на N2.


Комплект фрезы для изготовления пазов различных глубин серии NS
Комплект серии NS включает оправку и 5 подшипников для изменения глубины паза.
В комплекте можно использовать все виды фрез типа N2 и N3.
Диаметр хвостовика 6, 8, 12 мм

обозначение комплекта
D1
мм
С
мм
Подшипник
NS79053 или 5 или 27.942.8B420150
6.3B350150
7.8B320150
9.8B280150
12.8B220080

Скачать полный каталог концевых фрез WPW


производитель
W.P.W. Engineering
