Дисковые пилы для форматных, форматно-раскроечных станков

Дисковые пилы для круглопильных форматных, форматно-раскроечных станков

Применение: дисковые пилы для форматно-раскроечных станков предназначены для чистового продольного и поперечного пиления, в том числе пиления под углом, различного древесно-плитного и схожего листового материала.
Дисковые пилы для форматных станков специально используют при раскрое древесно-плитных материалов ДВП, ДСП, ЛДСП, МДФ с натуральной или искусственной облицовкой, форматной обрезки и раскроя щитовых заготовок, фанеры, ламината и аналогичного материала на древесной основе.
Дисковые пилы для форматных станков широко используются при производстве корпусной мебели на различных небольших, средних и крупных производственных предприятиях и мебельных фабриках, а также в небольших столярных мастерских.

Станок: дисковые пилы для горизонтальных, вертикальных форматных, форматно-раскроечных станков, форматно-обрезных станков. Наиболее популярные производители форматно-раскроечного оборудования, в которых используются дисковые пилы: Altendorf, Martin, Griggio, Rema, SCM, Cehisa, Casadei, Robland, Felder, Stomana, Kusing, Wegoma, Rojek, Filato, Italmac, HighPoint, MJ и др.

Основными критериями качества дисковых пил для форматно-раскроечных станков является высокое качество реза, отсутствие сколов, продолжительный интервал работы пилы между заточками, общий срок службы дисковой пилы, а также низкий уровень шума при работе пилы.
В настоящем разделе представлены дисковые пилы от известных Европейских производителей дисковых пил для мебельной промышленности AKE Knebel GmbH (Германия) и PILANA (Чехия) соответствующие всем указанным критериям.
Как правило, форматные, форматно-раскроечные станки для улучшения качества реза, исключения сколов, оснащаются пильным узлом с двумя дисковыми пилами основной и подрезной пилой. Поэтому зачастую при приобретении дисковых пил для форматно-раскроечных станков необходимо вести речь о комплекте дисковых пил, основная и подрезная пила.
Подрезная пила служит для предварительного снятие слоя облицованного материала и исключения сколов при входе в пропил основной пилы. Различают цельные (конические) подрезные пилы, а также составные подрезные пилы (с возможностью регулировки).
При выборе дисковых пил для форматно-раскроечных станков следует обратить внимание на наружный диаметр пил, диаметр посадочного отверстия (определены производителем оборудования), зубья дисковой пилы – количество, геометрия, углы заточки (трапеция-прямой зуб, попеременно скошенный зуб, трапеция-трапеция и.т.д), что непосредственно связано с физико-геометрическими параметрами обрабатываемого материала и характеристиками оборудования.

ОСНОВНЫЕ ДИСКОВЫЕ ПИЛЫ ДЛЯ ФОРМАТНО-РАСКРОЕЧНЫХ СТАНКОВ:

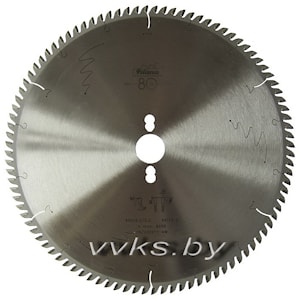

Пила дисковая основная AKE (Германия)
Безупречное качество распила плитного материала, стойкие твердосплавные пластинки с увеличенным интервалом работы пил до перезаточки, и общим сроком эксплуатации.
Обработка полотна пилы по технологии Black Belt снижает налипание опилок. Виброустойчивое исполнение с шумогасящями прорезями, обеспечивает стабильную работу дисковой пилы при низком уровне шума.

D мм	B мм	b мм	d мм	z	Зуб
220	3.2	2.2	30	64	FT
250	3.2	2.2	30	60	FT
250	3.2	2.2	30	80	FT
300	3.2	2.2	30	72	FT
300	3.2	2.2	30	96	FT
350	3.5	2.2	30	84	FT
350	3.5	2.2	30	84	FT

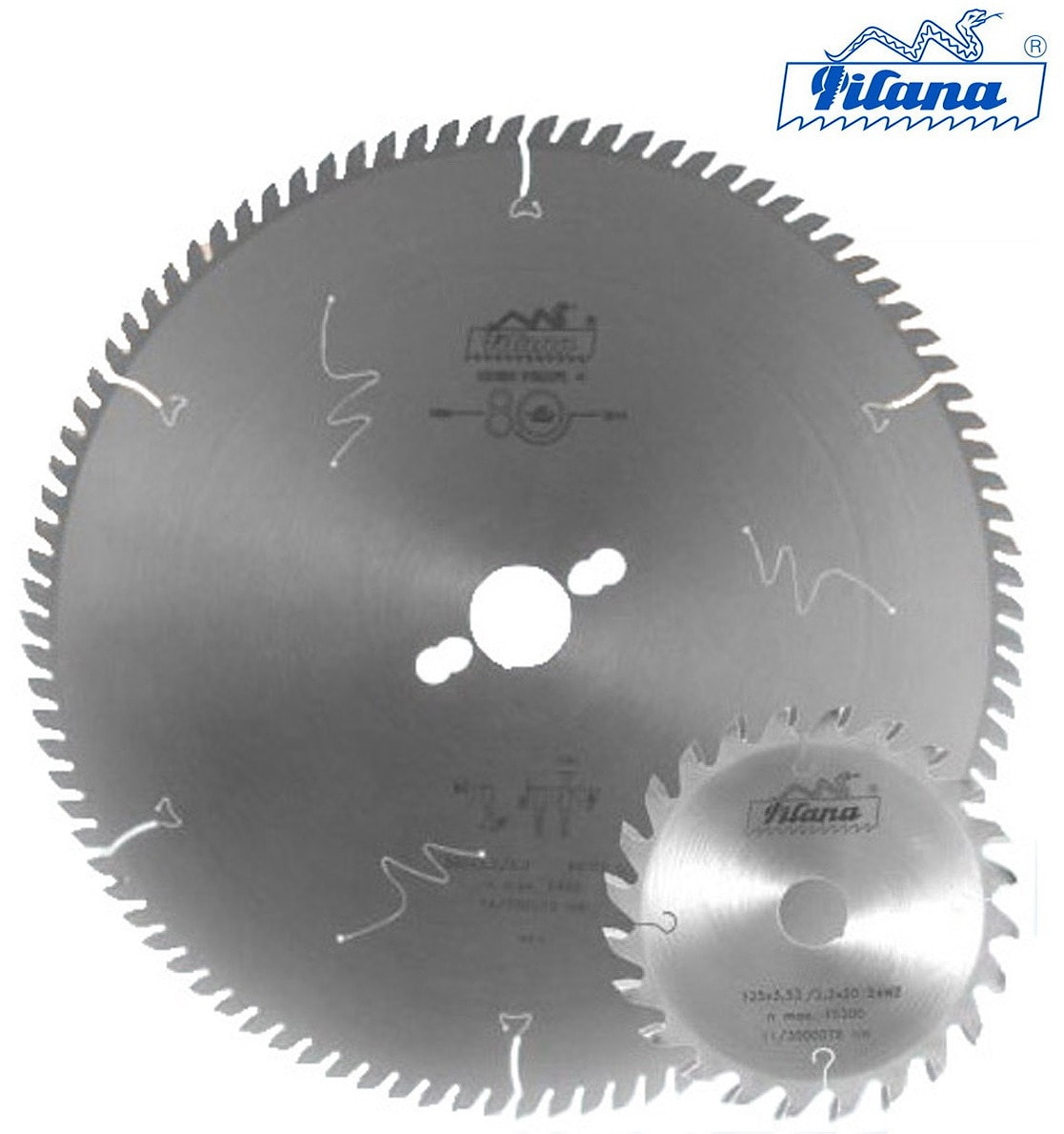

Пила дисковая основная PILANA (Чехия)
Твердосплавные напайки от компании CERATIZIT (Германия), посеребренный припой, автоматическая технология напайки и заточки режущих кромок (зубьев) с контролем качества.
Полотна проходят специальную шлифовку, лазером вырезаются компенсирующие отверстия для более стабильной работы пилы и снижения уровня шума.

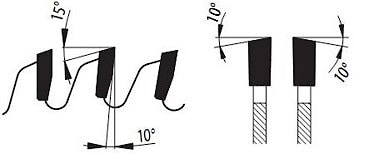

D мм	B мм	b мм	d мм	z	Зуб
200	3.2	2.2	30	64	TFZ L
250	3.2	2.2	30	60	TFZ L
250	3.2	2.2	30	80	TFZ L
300	3.2	2.2	30	72	TFZ L
300	3.2	2.2	30	96	TFZ L
350	3.6	2.5	30	108	TFZ L

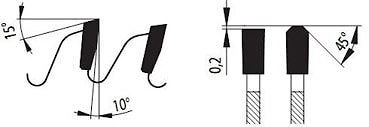

D мм	B мм	b мм	d мм	z	Зуб
200	3.2	2.2	30	64	WZ L
250	3.2	2.2	30	72	WZ L
300	3.2	2.2	30	72	WZ L
300	3.2	2.2	30	96	WZ L
350	3.6	2.5	30	84	WZ L
350	3.6	2.5	30	108	WZ L

ПОДРЕЗНЫЕ ДИСКОВЫЕ ПИЛЫ ДЛЯ ФОРМАТНО-РСКРОЕЧНЫХ СТАНКОВ:

Пила дисковая подрезная составная AKE (Германия)
Предварительная подрезка облицованного плитного материала, регулируемая ширина пропила, для форматных станков оснащенных подрезным узлом.

D, мм	B, мм	d, мм	z	Зуб
80	2.8-3.6	20 (22)	10+10	W
100	2.8-3.6	20 (22)	12+12	W
120	2.8-3.6	20 (22)	12+12	W
125	2.8-3.6	20 (22)	12+12	W
140	2.8-3.8	20 (22)	12+12	W
180	2.8-3.8	20 (22)	18+18	W

Пила дисковая подрезная составная PILANA (Чехия)
Предварительная подрезка облицованного плитного материала, регулировка ширины пропила, для форматно-раскроечных станков оснащенных подрезным узлом.
Пропил подрезной пилы должен быть шире основной пилы,
приблизительно на 0,3 мм.

D, мм	B, мм	d, мм	z	Зуб
80	2.8-3.6	20 (22)	10+10	FZ
100	2.8-3.6	20 (22)	12+12	FZ
105	2.8-3.6	20 (22)	12+12	FZ
120	2.8-3.6	20 (22)	12+12	FZ
125	2.8-3.6	20 (22)	12+12	FZ
140	2.8-3.6	20 (22)	14+14	FZ
160	2.8-3.6	20 (22)	16+16	FZ

Пила дисковая подрезная цельная (коническая) PILANA (Чехия)
Предварительная подрезка облицованного плитного материала.
Для форматно-раскроечных станков оснащенных подрезным узлом с возможностью регулировки по высоте.
Пропил подрезной пилы должен быть шире основной пилы, приблизительно на 0,3 мм.

D, мм	B, мм	b, мм	d, мм	z	Зуб
100	3.1-4.2	2.2	20	20	KON
100	3.5-4.5	2.5	20	20	KON
125	3.1-4.2	2.2	20	24	KON
140	3.1-4.2	2.2	20	32	KON
200	3.1-4.2	2.2	30	32	KON
