Фрезы для производства окон тип Евроокно сечением 92х86 ЭКОНОМ КОМПЛЕКТ (Группа 78.02. 92х86 Евроокно )

Фрезы для производства деревянных окон тип евроокно 92х86 экономный комплект 078.002.

Назначение: фрезы предназначены для производства деревянных окон тип евроокно из трехслойного бруса сечением 92х86 мм.

Материал сменных режущих пластин:

- HM - твердый сплав

Примечание:

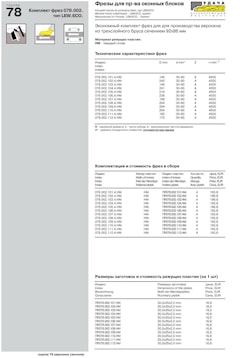

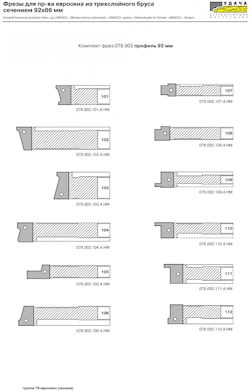

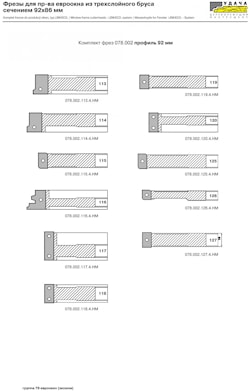

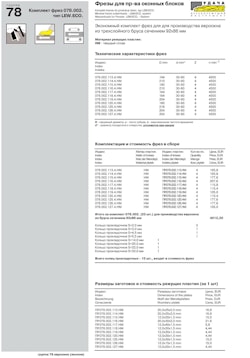

Комплект фрез для окон тип Евроокно 92x86:
078.002.101.4. – 112.4. НМ
078.002.113.4.НМ
078.002.114.4.НМ
078.002.115.4.НМ
078.002.116.4.НМ
078.002.117.4.НМ
078.002.118.4.НМ
078.002.119.4.НМ
078.002.120.4.НМ
078.002.121.4.НМ
078.002.122.4.НМ
078.002.123.4.НМ
078.002.124.4.НМ
Итого экономный комплект фрез 078.002. сечением 92х86 – 23 шт.
Прокладочные кольца в количестве 10 шт., входят в комплект фрез.

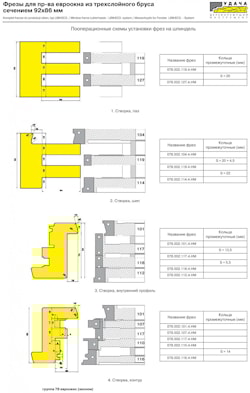

ПООПЕРАЦИОННЫЕ СХЕМЫ УСТАНОВКИ ФРЕЗ НА ШПИНДЕЛЬ

1. Створка, паз

2. Створка, шип

3. Створка, внутренний профиль

4. Створка, контур

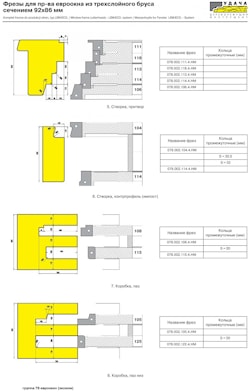

5. Створка, притвор

6. Створка, контрпрофиль (импост)

7. Коробка, паз

8. Коробка, паз низ

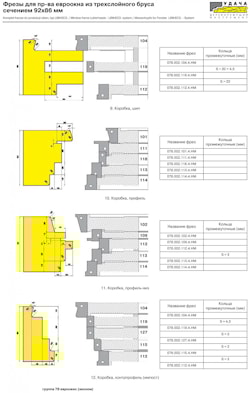

9. Коробка, шип

10. Коробка, профиль

11. Коробка, профиль низ

12. Коробка, кнтрпрофиль (импост)

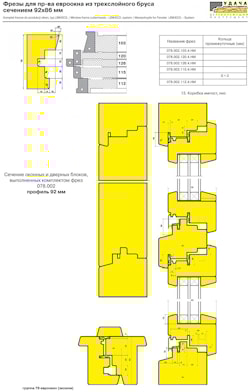

13. Коробка импост, низ
