Фрезы для производства окон тип Евроокно сечением 78х86 (Группа 78.01. Евроокно)

Фрезы для производства деревянных окон тип евроокно основной комплект 078.001.

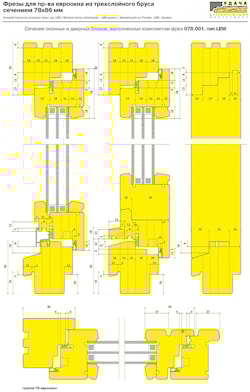

Назначение: фрезы предназначены для производства деревянных окон тип евроокно из трехслойного бруса сечением 78х86 мм.

1. ОСНОВНЫЕ ФРЕЗЫ:

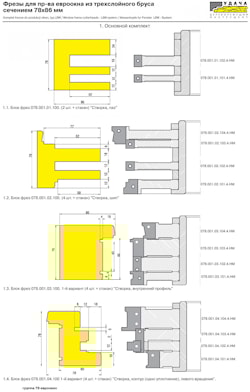

1.1. Блок фрез 078.001.01.100. (2 шт. + стакан) - Створка паз

1.2. Блок фрез 078.001.02.100. (4 шт. + стакан) – Створка шип

1.3. Блок фрез 078.001.03.100. 1-й вариант (4 шт. + стакан) – Створка внутренний профиль

1.4. Блок фрез 078.001.04.100. (4 шт. + стакан) – Створка контур (одно уплотнение), левого вращения

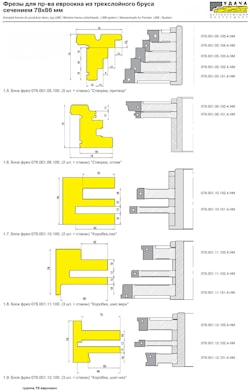

1.5. Блок фрез 078.001.05.100 (5 шт. + стакан) – Створка притвор

1.6. Блок фрез 078.001.06.100 (2 шт. + стакан) – Створка отлив

1.7. Блок фрез 078.001.10.100 (2 шт. + стакан) – Коробка, паз

1.8. Блок фрез 078.001.11.100 (3 шт. + стакан) – Коробка, шип верх

1.9. Блок фрез 078.001.12.100 (3 шт. + стакан) – Коробка, шип низ

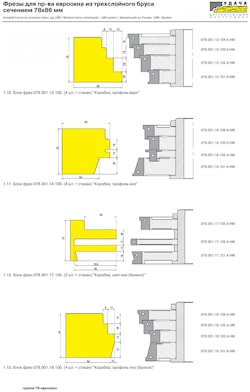

1.10. Блок фрез 078.001.13.100 (4 шт. + стакан) – Коробка, профиль верх

1.11. Блок фрез 078.001.14.100 (4 шт. + стакан) – Коробка, профиль низ

1.12. Блок фрез 078.001.17.100 (3 шт. + стакан) – Коробка, шип низ (балкон)

1.13. Блок фрез 078.001.18.100 (4 шт. + стакан) – Коробка, профиль низ (балкон)

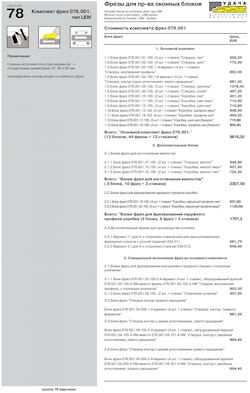

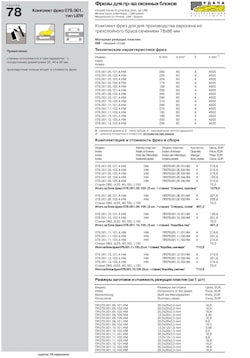

Всего: Основной комплект фрез 078.001. - 13 блоков, 44 фрезы + 13 стаканов.

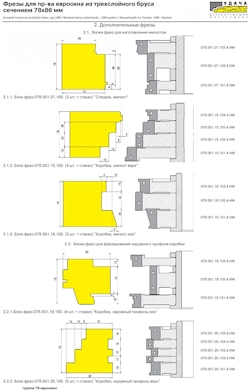

2. ДОПОЛНИТЕЛЬНЫЕ ФРЕЗЫ

2.1. Блоки фрез для изготовления импостов
2.1.1. Блок фрез 078.001.07.100 (3 шт. + стакан) – Створка импост
2.1.2. Блок фрез 078.001.15.100 (4 шт. + стакан) – Коробка, импост верх
2.1.3. Блок фрез 078.001.16.100 (3 шт. + стакан) – Коробка, импост низ
2.2. Блоки фрез для фрезерования наружного профиля коробки
2.2.1. Блок фрез 078.001.19.100. (4 шт. + стакан) – Коробка наружный профиль низ
2.2.2. Блок фрез 078.001.20.100. (5 шт. + стакан) – Коробка наружный профиль верх

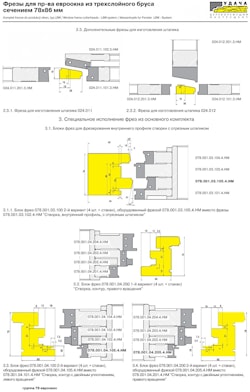

2.3. Дополнительные фрезы для изготовления штапика
2.3.1. Вариант 1 для четырехсторонних станков или для одношпиндельных фрезерных станков с ручной подачей 024.011.
2.3.2. Вариант 2 для четырехсторонних станков 024.012
3. СПЕЦИАЛЬНОЕ ИСПОЛНЕНИЕ ФРЕЗ ИЗ ОСНОВНОГО КОМПЛЕКТА
3.1. Блоки фрез для фрезерования внутреннего профиля створки с отрезным штапиком
3.1.1. Блок фрез 078.001.003.100 2-й вариант (4 шт. + стакан), оборудованный фрезой 078.001.03.105.4. вместо 078.001.03.102.4 «Створка, внутренний профиль, с отрезным штапиком.
3.1.2. Блок фрез 078.001.08.100 (2 шт. + стакан) Отрезание штапика.
3.2. Блок фрез Створка контур правого вращения
Блок фрез 078.001.04.200 1-й вариант (4 шт. + стакан) Створка, контур, правого вращения.
3.3. Блок фрез Створка контур с двумя уплотнениями, левого вращения
Блок фрез 078.001.04.100 2-й вариант (4шт. + стакан), оборудованный фрезой 078.001.04.105.4 вместо 078.001.04.101.4 Створка, контур с двойным уплотнением, левого вращения.
3.4. Блок фрез Створка контур с двумя уплотнениями правого вращения
Блок фрез 078.001.04.200 2-й вариант (4 шт. + стакан), оборудованный фрезой 078.001.04.205.4 вместо 078.001.04.201.4 Створка, контур с двойным уплотнением, правого вращения.

Материал сменных режущих пластин:

- HM - твердый сплав

Примечание:
Стаканы исполняются в трех вариантах с посадочными диаметрами 32, 40 и 50 мм. Прокладочные кольца входят в стоимость фрез.
Фрезы для производства евроокон из дерева тип Евроокно, изготавливаются серийно, возможно изготовление фрез по индивидуальному заказу в соответствии с техническим заданием заказчика.
