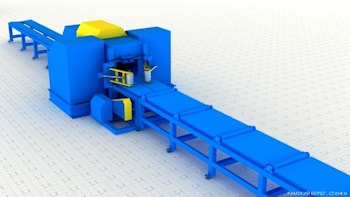

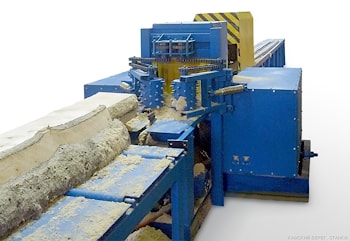

Брусующий станок типа TT5/600/400 G с гусеничной подачей

Брусовочный станок TT5/600/400 предназначен для продольного распиливания круглого леса диаметром од 150 ÷ 400 мм.

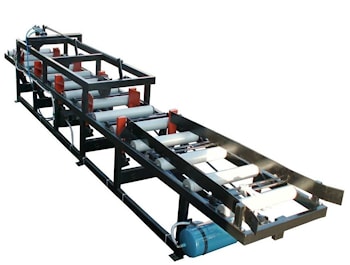

Колоды подаются в станок призматическим рольгангом (ускорителем), на котором автоматически центрируются и догоняют предыдущую колоду.
Материал с рольганга непрерывно отбирается гусеничным конвеером.
Дальше в комплекте пиления колоды распиливаются (с помощю комплекта пил, посаженных на два параллельных главных валах) на один или два бруска плюс две доски и горбыль.
После распиливания брус, подается на отдельно выведенный отбирающий рольганг, а доски и горбыль отдельно падают на рольганг или ленточный транспортёр.

Станок TT5/600/400 G можно расставить в технологическую линию с подавателем колод и рольгангами. Производительность станка достигает до 20 м3/час.

Технические характеристики брусующего станка типа TT5/600/400 G

- диаметр обрабатываемого бревна - ø150 ÷ 400 мм
- длина обрабатываемого бревна - 2000 ÷ 6000 мм
- диаметр дисковых пил (исключительно) - ø 600 мм
- максимальное количество пил на главном вале - 5 шт.
- скорость вращения главных валов - 1460 обор./мин
- скорость подачи - ~10 ÷ ~28 м/мин
- мощность главных электродвигателей - 75 кВт + 90 кВт
- мощность вспомогательных двигателей (вместе) - 17 кВт
- напряжение тока - 3 x 400 V
- давление пневмопитания - 3 атм

Габариты:
- ширина
- высота
- длина
- длина рольгангов:- подающий,
- отбирающий (по пожеланию другая)
- отведение опилков
- вес

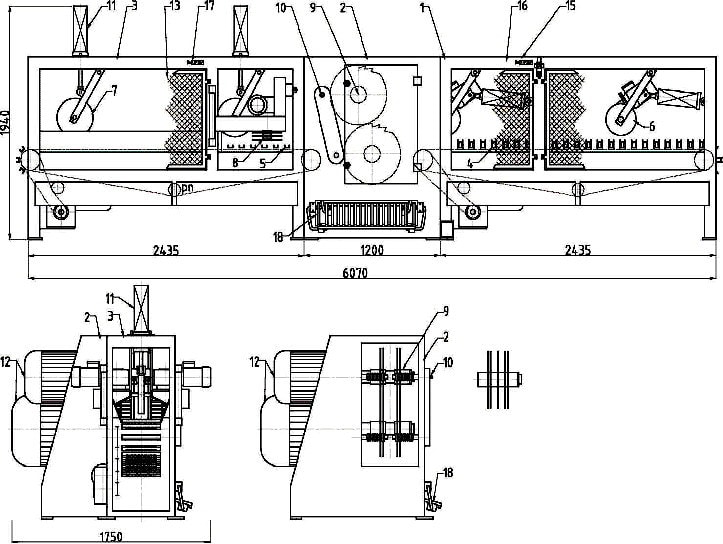

Схема станка:



1 - корпус гусеничного подающего комплекта
2 – корпус комплекта распиловки
3 – корпус гусеничного отбирающего
комплекта
4 – сегмент подающий гусеницы
5 – сегмент отбирающий гусеницы
6 – прижимающие вальцы с приводом
7 – прижимающие вальцы
8 – вертикальные вытяжные вальцы с
приводом
9 – верхний главной вал
10 – механизм расстановки расклинивающих ножей
11 – пневмоцилиндр
12 – главные электродвигатели
13 – боковая защита
14 – открывающаяся защита пильного узла
15 – пневморедуктор с фильтром
16 – корпус гусеничного подающего конвеера
17 – распределительный вентиль (клапан)
18 – виброрешето
pn – пункты регулировки напряжения цепи
