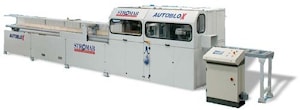

Автоматический обрабатывающий центр для деревянного домостроения STROMAB AUTOBLOX

Станок STROMAB AUTOBLOX (Италия) предназначен для обработки строительного бруса сечением до 230х230(320)мм. Выполняются операции: точная торцовка бруса в размер, зарезка чашки, сверление отверстий под нагели, торцевое фрезерование под окна (двери). Все операции выполняются в автоматическом режиме с возможностью использования всех самым пополурных программ в домостроении (Кадворк, Сема, Дитрикс и т.д.).

Технические х-ки соответствуют Blox (полная компл) + автоматическая подача заготовки, совместимость со всеми программами (CADwork, Sema, Dietrich's).

Автоматическая система подачи модель BIG-MATRIX



Устройство автоматической зубчатой подачи с позиционированием и считыванием магнитной ленты.
Лист раскроя и обработки вводится с клавиатурыёчерез компьютер или USB порт.
Рабочий цикл задается программой путем выбора соответствующего задания комбинаций длин и мест реза, выбора пазов.
Возможность внесения № 99 Рабочих листов - 21 линия для одного листа или №°1 один рабочий лист с 400-ми линиями
Точность позиционирования заготовки при подаче и обработке +/- 0,5 mm.
Мощность системы подачи Kg. 250
Полезная длина системы подачи за 1 цикл = 6000 мм
Скорость подачи заготовки весом до 200 кг до 80 м/мин
Скорость подачи заготовки весом до 700 кг до 40 м/мин
Максимальный вес заготовки = 700 кг
Максимальная длина заготовки не ограничена

Система управления


Индустриальный компьютер модель "POWER 5000" с сенсорным экраном
Операционная система WINDOWS
USB порт
Загрузка 30 моделей домов – 400 деталей в каждом
Программное обеспечение EASY WOOD c возможностью импортирования файлов
CAD/CAM из программ SEMA,DIETRICH'S, CADWORK

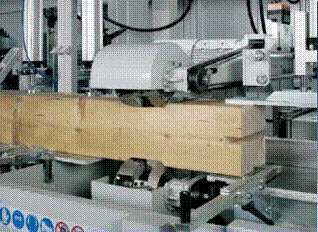

Пильный узел

Диаметр пилы: 600 mm
Макс. Сечение обработки: 200x230 mm
Перемещение пилы осуществляется гидропневматически
Мощность пильного узла: 7.5 kw
Прижим заготовки осуществляется двумя пневматическими прижимами
Двуручный безопасный пуск
Диаметр отвода отходов - 100 mm

Узлы выборки вертикального и горизонтального пазов:

Макс. Сечение обработки: 200x230 mm
Диаметр вала 30 mm.
Два вертикальных фрезерных агрегата диаметром 230 mm
Два горизонтальных фрезерных агрегата диаметром 180 mm
Минимальная ширина фрезерования: 21 mm
Максимальная ширина фрезерования (длина вала): 200 mm
Максимальная глубина вертикального фрезерования: 50 - 75 mm
Максимальная глубина горизонтального фрезерования: 50 - 75 mm
Настройка глубины фрезерования с механическим счетчиком
Прижим заготовки осуществляется двумя пневматическими прижимами
Перемещение фрез осуществляется гидропневматически
Мощность каждого двигателя фрезы: 5,6 kw
Скорость вращения вертикальных фрез: 4640 об /мин
Скорость вращения горизонтальных фрез: 5930 об /мин
Двуручный безопасный пуск
Диаметр отвода отходов 250 mm

Узел фрезерования торцевого паза

Диаметр вала 30 mm.
Максимальный диаметр фрезы = 230 mm
Минимальная ширина обработки= 21 mm
Максимальная ширина обработки = 40 mm
Максимальная глубина фрезерования = 75 mm
Ручная настройка с цифровой индикацией = 100 mm
Перемещение фрез осуществляется гидропневматически
Мощность двигателя : 4 kw
Скорость вращения: 4,640 об/мин
Прижим заготовки осуществляется двумя пневматическими прижимами
Диаметр отвода отходов - 100 mm

Сверлильный узел

Макс. Диаметр сверла= 35 mm
Глубина сверления= 230 mm
Регулировка положения узла сверления вертикально в пределах 85 mm
Горизонтальное перемещение узла осуществляется гидропневматически с возможностью поступенчатой подачи
Мощность двигателя: 1,5 kW
Скорость вращения= 2900 об/мин
Прижим заготовки осуществляется пневматическим прижимом
Двуручный безопасный пуск
